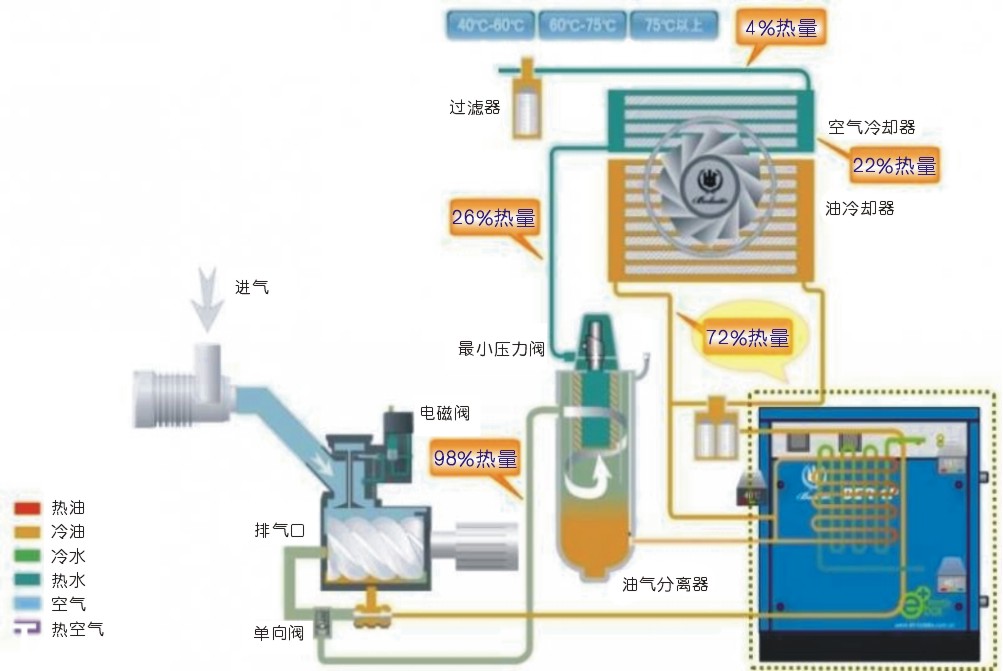

【压缩机网】在工矿企业生产体系中，喷油螺杆空压机属于常年连续运行的核心动力设备。行业数据表明，空压机输入电能仅有15%左右转化为压缩空气有效功，剩余85%的能量全部以余热形式散失。长期以来，多数企业采用传统风冷、直排水冷方式散热，不仅造成大量低品位热能白白浪费，还易导致车间积热、环境温度升高、散热风机能耗增加等问题。
相较于结构简单、冷热介质互通的单级换热模式，一次油水换热+二次水水换热的独立闭式系统，是目前工业现场更稳定、更耐用、更适配复杂水质工况的余热回收方案。该工艺通过两套完全独立的循环水路，彻底隔离空压机本体循环与厂区用热终端循环，可稳定输出60℃低温热水，有效规避水质腐蚀、结垢、串液等隐患。本文结合工厂两类典型落地案例，以3台250kW机组锅炉补水预热、3台110kW机组烘干房恒温供热为依托，结合现场实际温度工况，阐述二次换热系统的工艺优势、运行逻辑与实际节能价值。
独立二次换热系统核心原理与技术优势
常规单级余热回收设备多为单回路直通换热，厂区锅炉补水、工艺用水直接参与空压机换热循环。现场水质参差不齐，杂质、硬度离子、腐蚀性介质极易附着在空压机换热器内壁，造成管路结垢、板片腐蚀、换热衰减，严重时还会影响空压机油温稳定，导致设备高温跳机、使用寿命缩短。
本次应用的二次换热系统采用独立循环结构，两套水路互不连通、独立运行，从结构上解决了水质干扰问题：
第一级：油水初次换热（空压机内部闭式循环）
以空压机润滑油为热源，专用纯净循环水为介质，通过油水换热器完成初次取热。该循环为封闭式专属回路，水质长期稳定、无外界污染，专门负责吸收空压机废热，将循环水加热至60℃左右，全程保障空压机散热工况稳定，不受外界水质影响，保护主机与油路系统安全。
第二级：水水二次换热（厂区用热端闭式循环）
利用一级循环产生的60℃温水作为中间热源，通过板式换热器与厂区终端用水（锅炉补水、烘干循环水）进行二次换热。终端用水仅在二级回路循环，不接触空压机核心换热设备。
这种双系统隔离设计是二次换热的核心优势：一方面彻底避免了工业杂水对精密换热板片的腐蚀、堵塞与磨损，大幅降低设备故障率和维保成本；另一方面让产热端、用热端工况互不干扰，空压机运行不受终端用热波动影响，供热温度更平稳。整套系统常年运行稳定性远优于单级换热方案，非常适合工厂24小时连续生产工况。
案例一：空压机二次换热余热用于锅炉补水预热
（一）项目现场工况
某大型制造企业空压站配置3台250kW喷油螺杆空压机，生产期间采用2用1备模式全年连续运行，年运行时长约8000小时。厂区生产蒸汽依托燃气锅炉系统，日常需要持续补充大量软化补水。
现场原有生产工艺中，锅炉初始补水温度仅为10℃左右，低温冷水直接进炉，需要消耗大量天然气完成升温升压。且原系统若采用一次换热，锅炉补水虽为软化水但仍存在微量离子杂质，长期直通换热易造成空压机换热器积垢、换热效率逐年下降。为此，企业改造采用独立二次换热方案，利用稳定60℃余热热源预热锅炉补水，补水预热可控区间为10℃～50℃。
（二）系统改造工艺
项目严格按照“一次油水换热、二次水水换热”双回路结构设计。第一级闭式循环持续吸收空压机润滑油余热，产出60℃热水；二次侧通过独立水水换热机组，用中间热源对锅炉补水进行间接预热。
整套系统完全物理隔离，锅炉补水不进入空压机换热回路，杜绝水质腐蚀和结垢隐患。在运行过程中，系统先通过余热回收油路高温把余热回收1次侧加热；再通过二级换热，将进厂10℃低温补水稳定预热至45～50℃后送入锅炉。
改造后，锅炉无需从零温差大幅升温，仅需小幅补热即可达到生产工艺温度，从源头降低燃料消耗。同时双回路结构保障空压机常年散热良好，杜绝季节温差、水质差异带来的设备故障。
（三）节能与运行效益分析
从实际运行效果来看，余热预热将锅炉补水温升缩减近40℃，有效降低了锅炉燃烧负荷，天然气消耗量实现明显下降，长期燃料节约效益可观。
更关键的是，二次换热结构带来了隐性运维价值。以往单级换热每年需停机清洗换热器、疏通管路，结垢腐蚀还会导致换热效率逐年衰减；本次改造后，空压机侧闭式循环水质洁净无杂质，换热器基本无结垢、无腐蚀，设备衰减极慢，大幅减少年度维保费用和停机损失。
同时预热后的进水降低了锅炉冷热冲击，减小炉体热应力，延缓锅炉老化，整套系统安全稳定性、使用寿命显著提升。
案例二：空压机二次换热余热用于烘干房恒温加热
（一）项目现场工况
某深加工企业车间配置3台110kW喷油螺杆空压机，常态2用1备连续运行。车间配套物料烘干房，工艺恒温需求稳定在35℃。
改造前，烘干房全程依靠电加热设备维持恒温，为保证物料烘干均匀、含水率达标，电加热设备全天候运行，车间用电成本居高不下。若采用传统单级风水直热模式，烘干房回风含粉尘、湿气杂质，极易反流腐蚀空压机换热设备，存在较大设备隐患。企业最终选用二次换热系统，以60℃稳定余热热源满足低温烘干需求。
（二）系统改造工艺
本项目同样采用闭式循环结构运行。第一级油水闭式换热稳定收集空压机余热，生成恒定60℃清洁热源水；第二级通过水水换热将热量传递至烘干房专用循环水路，再通过散热器对流换热，为烘干房提供恒温热源。
两套系统完全独立，烘干房含尘、高湿的工况介质绝不接触空压机核心换热组件，彻底规避腐蚀、堵塞风险。系统依托60℃热源富余温差，配合智能流量调节，精准平衡供热量，将烘干房温度恒定控制在35℃工艺区间。
当空压机负荷波动、余热产量变化时，一级回路自动稳压恒温；当烘干房温度达标后，二级回路自动降流稳温，既保证烘干工艺稳定，又确保空压机无超温隐患，适配全年连续生产。
（三）节能与生产效益分析
改造完成后，烘干房原有大功率电加热设备完全停用，生产供热全部依托空压机废弃余热实现，系统仅消耗少量水泵、辅机用电，车间烘干工序节电效果显著，年度用电成本大幅降低。
在生产品质层面，余热换热供热温和、温度恒定，35℃恒温环境无局部高温、无温度骤变，物料烘干均匀稳定，有效避免干裂、变色、干湿不均等次品问题，间接提升产品合格率。
依托二次换热，独立换热的结构优势，设备全年免清洗、少维护，运行故障率极低，真正实现了节能、稳产、低运维的多重收益。
结语
结合现场两大应用案例可以看出，空压机余热回收的核心不仅在于“取热节能”，更在于“稳定长效”。一次油水换热、二次水水换热的双系统，区别于传统一次换热换热，从结构上隔离了生产终端水质、工况环境对空压机设备的腐蚀与干扰，保证产热端稳定、用热端高效。
60℃低温余热完美适配10～50℃锅炉补水预热、35℃低温烘干等主流工业场景，大功率机组降燃料、中小功率机组降电费，适配绝大多数连续生产企业。该技改方案无需新增能源、不影响正常供气、运维简单、安全可靠，在工业降本增效、绿色低碳生产的大背景下，是极具落地价值和推广意义的实用节能技术。
【压缩机网】在工矿企业生产体系中，喷油螺杆空压机属于常年连续运行的核心动力设备。行业数据表明，空压机输入电能仅有15%左右转化为压缩空气有效功，剩余85%的能量全部以余热形式散失。长期以来，多数企业采用传统风冷、直排水冷方式散热，不仅造成大量低品位热能白白浪费，还易导致车间积热、环境温度升高、散热风机能耗增加等问题。
相较于结构简单、冷热介质互通的单级换热模式，一次油水换热+二次水水换热的独立闭式系统，是目前工业现场更稳定、更耐用、更适配复杂水质工况的余热回收方案。该工艺通过两套完全独立的循环水路，彻底隔离空压机本体循环与厂区用热终端循环，可稳定输出60℃低温热水，有效规避水质腐蚀、结垢、串液等隐患。本文结合工厂两类典型落地案例，以3台250kW机组锅炉补水预热、3台110kW机组烘干房恒温供热为依托，结合现场实际温度工况，阐述二次换热系统的工艺优势、运行逻辑与实际节能价值。
独立二次换热系统核心原理与技术优势
常规单级余热回收设备多为单回路直通换热，厂区锅炉补水、工艺用水直接参与空压机换热循环。现场水质参差不齐，杂质、硬度离子、腐蚀性介质极易附着在空压机换热器内壁，造成管路结垢、板片腐蚀、换热衰减，严重时还会影响空压机油温稳定，导致设备高温跳机、使用寿命缩短。
本次应用的二次换热系统采用独立循环结构，两套水路互不连通、独立运行，从结构上解决了水质干扰问题：
第一级：油水初次换热（空压机内部闭式循环）
以空压机润滑油为热源，专用纯净循环水为介质，通过油水换热器完成初次取热。该循环为封闭式专属回路，水质长期稳定、无外界污染，专门负责吸收空压机废热，将循环水加热至60℃左右，全程保障空压机散热工况稳定，不受外界水质影响，保护主机与油路系统安全。
第二级：水水二次换热（厂区用热端闭式循环）
利用一级循环产生的60℃温水作为中间热源，通过板式换热器与厂区终端用水（锅炉补水、烘干循环水）进行二次换热。终端用水仅在二级回路循环，不接触空压机核心换热设备。
这种双系统隔离设计是二次换热的核心优势：一方面彻底避免了工业杂水对精密换热板片的腐蚀、堵塞与磨损，大幅降低设备故障率和维保成本；另一方面让产热端、用热端工况互不干扰，空压机运行不受终端用热波动影响，供热温度更平稳。整套系统常年运行稳定性远优于单级换热方案，非常适合工厂24小时连续生产工况。
案例一：空压机二次换热余热用于锅炉补水预热
（一）项目现场工况
某大型制造企业空压站配置3台250kW喷油螺杆空压机，生产期间采用2用1备模式全年连续运行，年运行时长约8000小时。厂区生产蒸汽依托燃气锅炉系统，日常需要持续补充大量软化补水。
现场原有生产工艺中，锅炉初始补水温度仅为10℃左右，低温冷水直接进炉，需要消耗大量天然气完成升温升压。且原系统若采用一次换热，锅炉补水虽为软化水但仍存在微量离子杂质，长期直通换热易造成空压机换热器积垢、换热效率逐年下降。为此，企业改造采用独立二次换热方案，利用稳定60℃余热热源预热锅炉补水，补水预热可控区间为10℃～50℃。
（二）系统改造工艺
项目严格按照“一次油水换热、二次水水换热”双回路结构设计。第一级闭式循环持续吸收空压机润滑油余热，产出60℃热水；二次侧通过独立水水换热机组，用中间热源对锅炉补水进行间接预热。
整套系统完全物理隔离，锅炉补水不进入空压机换热回路，杜绝水质腐蚀和结垢隐患。在运行过程中，系统先通过余热回收油路高温把余热回收1次侧加热；再通过二级换热，将进厂10℃低温补水稳定预热至45～50℃后送入锅炉。
改造后，锅炉无需从零温差大幅升温，仅需小幅补热即可达到生产工艺温度，从源头降低燃料消耗。同时双回路结构保障空压机常年散热良好，杜绝季节温差、水质差异带来的设备故障。
（三）节能与运行效益分析
从实际运行效果来看，余热预热将锅炉补水温升缩减近40℃，有效降低了锅炉燃烧负荷，天然气消耗量实现明显下降，长期燃料节约效益可观。
更关键的是，二次换热结构带来了隐性运维价值。以往单级换热每年需停机清洗换热器、疏通管路，结垢腐蚀还会导致换热效率逐年衰减；本次改造后，空压机侧闭式循环水质洁净无杂质，换热器基本无结垢、无腐蚀，设备衰减极慢，大幅减少年度维保费用和停机损失。
同时预热后的进水降低了锅炉冷热冲击，减小炉体热应力，延缓锅炉老化，整套系统安全稳定性、使用寿命显著提升。
案例二：空压机二次换热余热用于烘干房恒温加热
（一）项目现场工况
某深加工企业车间配置3台110kW喷油螺杆空压机，常态2用1备连续运行。车间配套物料烘干房，工艺恒温需求稳定在35℃。
改造前，烘干房全程依靠电加热设备维持恒温，为保证物料烘干均匀、含水率达标，电加热设备全天候运行，车间用电成本居高不下。若采用传统单级风水直热模式，烘干房回风含粉尘、湿气杂质，极易反流腐蚀空压机换热设备，存在较大设备隐患。企业最终选用二次换热系统，以60℃稳定余热热源满足低温烘干需求。
（二）系统改造工艺
本项目同样采用闭式循环结构运行。第一级油水闭式换热稳定收集空压机余热，生成恒定60℃清洁热源水；第二级通过水水换热将热量传递至烘干房专用循环水路，再通过散热器对流换热，为烘干房提供恒温热源。
两套系统完全独立，烘干房含尘、高湿的工况介质绝不接触空压机核心换热组件，彻底规避腐蚀、堵塞风险。系统依托60℃热源富余温差，配合智能流量调节，精准平衡供热量，将烘干房温度恒定控制在35℃工艺区间。
当空压机负荷波动、余热产量变化时，一级回路自动稳压恒温；当烘干房温度达标后，二级回路自动降流稳温，既保证烘干工艺稳定，又确保空压机无超温隐患，适配全年连续生产。
（三）节能与生产效益分析
改造完成后，烘干房原有大功率电加热设备完全停用，生产供热全部依托空压机废弃余热实现，系统仅消耗少量水泵、辅机用电，车间烘干工序节电效果显著，年度用电成本大幅降低。
在生产品质层面，余热换热供热温和、温度恒定，35℃恒温环境无局部高温、无温度骤变，物料烘干均匀稳定，有效避免干裂、变色、干湿不均等次品问题，间接提升产品合格率。
依托二次换热，独立换热的结构优势，设备全年免清洗、少维护，运行故障率极低，真正实现了节能、稳产、低运维的多重收益。
结语
结合现场两大应用案例可以看出，空压机余热回收的核心不仅在于“取热节能”，更在于“稳定长效”。一次油水换热、二次水水换热的双系统，区别于传统一次换热换热，从结构上隔离了生产终端水质、工况环境对空压机设备的腐蚀与干扰，保证产热端稳定、用热端高效。
60℃低温余热完美适配10～50℃锅炉补水预热、35℃低温烘干等主流工业场景，大功率机组降燃料、中小功率机组降电费，适配绝大多数连续生产企业。该技改方案无需新增能源、不影响正常供气、运维简单、安全可靠，在工业降本增效、绿色低碳生产的大背景下，是极具落地价值和推广意义的实用节能技术。
