【压缩机网】＜接上期——＞
四、压缩介质术语解析
1.压缩介质术语
（1）空气介质特性
可压缩性优势：空气分子间存在较大间隙，通过机械压缩可显著减小体积，其压缩比可达8:1（如0.1MPa升至0.8MPa），这种特性使其成为最经济实用的压缩介质。
物理稳定性：空气在常态下呈透明气态，无相变风险，输送过程中不会产生冷凝残留物，特别适合需要洁净气源的工况环境。
安全环保性：作为天然混合气体（含氮78%、氧21%），空气无毒无腐蚀性，泄漏时不会引发环境污染，符合工业安全标准要求。
（2）惰性气体压缩
化学惰性表现：干氮（纯度99.9%）和二氧化碳等惰性气体在压缩过程中不与金属部件发生反应，能有效防止氧化腐蚀，延长压缩机使用寿命。
分子量影响：惰性气体通常具有较大分子量（如CO2为44g/mol），相同压力下需要更大的压缩功，需特别考虑压缩机的功率匹配问题。
热力学特性差异：氮气的绝热指数（k=1.4），压缩时温升更显著，必须加强级间冷却系统设计以防止过热。
密封性要求：惰性气体压缩需采用双重机械密封或磁力密封等特殊结构，防止贵重气体泄漏造成的经济损失。
（3）介质选择对压缩的影响：
材料兼容性问题：氧气压缩必须使用全不锈钢组件并严格脱脂处理，而氯气压缩则需配备特种合金以抵抗应力腐蚀开裂。氢气压缩要防止“氢脆”发生。
能效比差异：压缩不同介质时，等熵效率可相差15%-20%，例如压缩氩气比压缩空气多消耗约18%的轴功率，需重新核算机组选型参数。
系统配置调整：对于易燃易爆介质（如氢气），需配置防爆电机和气体浓度监测系统，排气温度必须控制在自燃点以下30%的安全裕度。
压缩空气储能系统具有规模大、效率高、成本低、环保等优点，被认为是最具发展潜力的大规模储能技术之一。
五、空压机关键术语深度解析
ISO 1217《容积式压缩机验收试验》是国际标准化组织(ISO)发布的关于容积式压缩机(正位移压缩机)性能测试与验收的标准，其术语体系涵盖了空压机从设计到应用的各个环节。以下是对ISO 1217标准中关键术语的深度解析：
1.基础定义类术语
容积式压缩机(Displacement Compressor)：通过物理缩小封闭空间(工作腔)的容积来压缩气体的机械设备，核心原理是直接减少气体体积以增加压力。根据结构不同可分为螺杆式、活塞式、涡旋式等类型。
压缩空气（Compressed Air)：绝对压力大于0.1013MPa的空气，区别于常压空气的关键在于“压力达标”。在工业应用中，压缩空气的质量(如含油量、含水量)直接影响终端设备性能。
用气量（Air Consumption)：特定工况下用气系统消耗的压缩空气总流量，需综合设备标称耗气量、管道泄漏量及备用量计算。精确测量用气量是空压系统节能优化的基础。
性能参数类术语
排气压力(Discharge Pressure)：需在空压机排气口下游1.5倍管径处测量，铭牌标注需明确表压力(如8bar G)或绝对压力(如9bar A)。该参数直接影响压缩机的选型和应用场景。
压力露点(Pressure Dew Point)：带压状态下的露点，分为7个等级(如Class 1≤-70℃适用于精密制造)。露点控制是压缩空气质量的关键指标。
比功率（Specific Power)：单位流量下的能耗指标(kW/(m3/min))，反映空压机能效水平。ISO 1217规定了比功率的测试方法和计算标准。
2.测试方法类术语
密封性测试（Sealing Test)：包括泄漏气量检测、压力保持能力、密封材料性能及长期密封性能变化等关键指标。测试方法包括压力衰减法和质量流量法等。
容量测试（Capacity Test)：规定测试环境条件(温度、湿度)、压缩机运行状态(转速、负载)及误差计算方法。测试结果用于验证压缩机是否达到设计容量。
性能试验(Performance Test)：涵盖流量、功率、效率等参数的检测与评估，需符合ISO 1217的规范。试验通常在专用测试台上进行，确保数据准确性。
3.安全与设计类术语
全阀检测(Safety Valve Test)：定期检查开启压力(如额定压力0.8MPa时设定为0.82-0.84MPa)和密封性，确保在压力过高时能及时释放压力。
温度保护装置(Temperature Protection Device)：需在温度过高时切断电源，防止设备损坏。ISO 1217规定了温度监测点的位置和响应阈值。
本质安全化设计(Inherently Safe Design)：通过结构优化(如防爆设计、能量限制)从源头降低风险，是风险减小的最优先手段。
4.验收与标准类术语
内验收试验(Acceptance Tests)：参考GB/T 3853-2017，适用于各类容积式压缩机，包括变转速压缩机的测试方法。试验结果作为设备验收的依据。
国际标准一致性(International Standardization)：ISO 1217旨在统一全球测试规范，保证结果的可比性和一致性。各国标准如GB/T 3853-2017与其保持协调。
理想压缩机(Ideal Compressor)：指在等温等压热力过程的理想状态下工作的压缩机，其特性包括无余隙容积影响、等温压缩过程及额定工况稳定性。
5.应用与维护类术语
维护周期(Maintenance Interval)：需定期进行密封性、安全阀及温度保护装置的检测。ISO 1217提供了维护周期的参考建议。
选型依据(Selection Criteria)：需结合压力、流量、露点等参数匹配工况需求。例如新能源汽车空压机需满足刹车系统、门泵等特殊应用要求。
节能优化(Energy Efficiency Optimization)：通过变频控制、余热回收、系统匹配等措施降低能耗。智慧空压系统可实现年节电数万千瓦时。
ISO 1217标准术语体系为空压机的设计、制造、测试和应用提供了统一的技术语言，其深度理解有助于提升空压系统的性能、安全性和经济性。实际应用中，还需结合具体工况和相关标准(如GB/T 3853)进行综合考量。

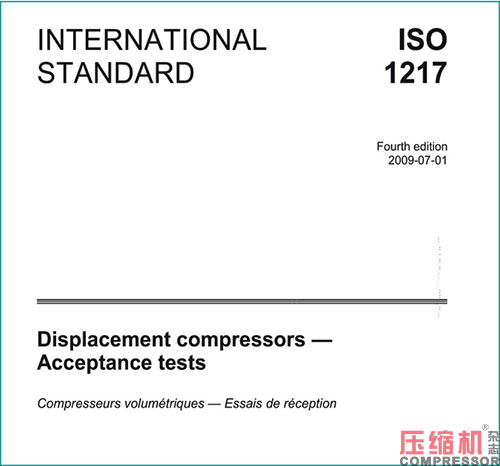

六、ISO1217-2009《容积式压缩机验收试验》简介
ISO1217《容积式压缩机验收试验》是由国际标准化组织（ISO）制定的容积式压缩机性能测试国际标准。该标准起源于20世纪70年代，最初基于德国VDMA标准体系，后经多次修订形成全球通用的技术规范。作为压缩机行业最权威的测试基准，ISO1217确立了自由空气流量法、比功率计算等核心测试方法，其技术框架被欧盟CE认证、中国GB/T3853等区域标准等效采用。
ISO1217《容积式压缩机验收试验》标准覆盖活塞式、螺杆式、滑片式等所有容积式压缩机类型，特别适用于工作压力大于0.5bar的空气压缩机，为设备性能评估、能效认证及国际贸易提供了统一的技术语言。
该标准规定了测试方法、性能参数计算、数据记录和结果评估的规范，旨在确保压缩机的性能指标（如流量、功率、效率等）具有可比性和一致性。是工业用旋转式、往复式等容积式压缩机验收试验的重要标准。其版本历史如下：
1975年：ISO 1217:1975（第一版）
1986年：ISO 1217:1986（第二版，已撤销）
1996年：ISO 1217:1996（第三版）
2009年：ISO 1217:2009（第四版，当前有效版本）
2016年：ISO 1217:2009/Amd 1:2016（2009版的第一次修订）
该标准规定了在规定全性能试验时，制造商与购买者之间应达成的运行和试验条件。
ISO1217标准的核心技术框架围绕三大关键模块构建：测试方法、参数定义和试验条件。
（1）测试方法，标准采用自由空气流量法作为基础测量技术，通过控制进气温度、压力及湿度等环境参数，确保测试数据的国际可比性。该方法允许在额定工况下进行测试，同时支持根据实际需求调整负载点，但需明确标注非标工况的修正系数，兼顾了标准化与灵活性。
空压机的标准工况是指制造商用于标定设备性能的统一环境条件，确保不同品牌或型号的横向对比具有公平性。
（2）核心参数方面，标准建立了完整的评价体系。容积流量以标准状态：
·进气温度：20℃（±2℃）
·进气压力：1atm（绝对压力，即海平面大气压）
·相对湿度：0%（干燥空气，避免水分影响测量）
·冷却水温度：15℃（仅针对水冷机型）
下的m3/min为单位，并扣除气体压缩导致的温度影响；比功率（kW/(m3/min)）作为能效核心指标；泄漏率则通过静态测试量化气缸与阀门的密封性能。
（3）试验条件规范上，标准要求进气温度偏差控制在±2℃以内，电压波动保持在额定值的±5%以内，并规定数据采集频率不低于1Hz。通过多项式回归法处理至少5个负载点的稳定数据，采用最小二乘法拟合性能曲线，结果保留三位有效数字，确保测试结果的科学性和可重复性。
ISO 1217标准被全球主流空压机厂商（如阿特拉斯·科普柯、英格索兰）采用，中国国家标准GB/T 3853也等效采用此规范。
ISO1217标准在压缩机行业的应用价值主要体现在其作为国际通用技术规范的多维影响力。在能效认证领域，该标准已成为欧盟CE认证和中国GB19153能效标识的核心检测依据，其比功率计算方法直接决定产品能效等级划分。
空压机的容积流量（m3/min）、比功率（kW/m3/min）等关键指标均需在标准工况下测试。
案例说明：一台标称排气量10m3/min的空压机，实际运行时若进气温度升至40℃，排气量可能下降5%-8%。
温度修正：每高于标准工况1℃，功率需求增加0.3%-0.5%。
海拔修正：海拔每升高1000米，空压机实际排气量降低约8%-10%。
压力修正可以通过公式
P=Pstd×(1-0.000022557×H)^5.256（H为海拔高度，单位米）计算修正压力。
某国际品牌螺杆压缩机通过ISO1217测试后，其1级能效认证使其在欧盟市场溢价达15%，同时获得中国节能补贴资格。
在技术研发层面，标准中动态响应测试要求（如压力超调量≤10%）推动了变频控制算法的优化，
某企业应用该标准后，其压缩机在阶跃负载下的恢复时间从8秒缩短至5秒。此外，标准对泄漏率的严格量化（如静态泄漏率≤0.3%）促使密封材料升级，某案例显示新研发的聚四氟乙烯阀片使年泄漏量减少42万立方米，折合节能收益超百万元。这些实践充分证明，ISO1217不仅是质量检测工具，更是驱动行业技术进步的重要引擎。
随着工业能效要求的持续升级和环保政策的深化，ISO1217标准正面临技术迭代与国际化协同的双重挑战。未来版本可能引入实时云端数据采集系统，实现全生命周期评估，并新增碳足迹核算模块以响应碳中和目标。标准还将强化与数字孪生技术的结合，加速新产品开发。随着欧盟新能效法规对变速驱动压缩机的强制要求，标准需细化变频工况测试方法，例如增加多转速点能效矩阵测试。未来，该标准有望通过国际协同机制，推动中国压缩机测试方法参与国际规则制定，为全球工业能效提升贡献力量。

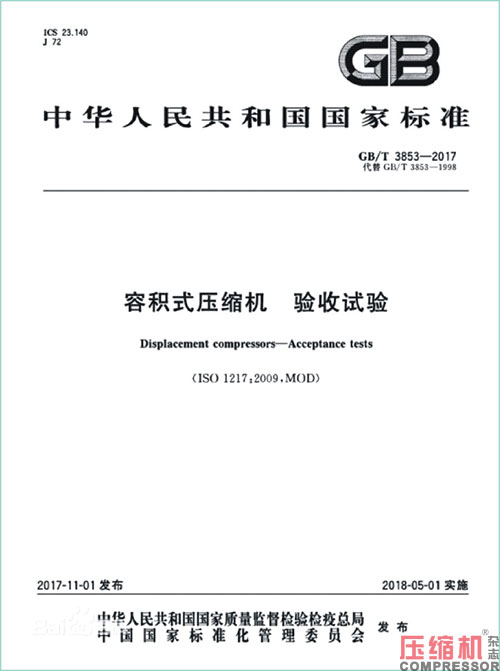

七、《容积式压缩机验收试验》（GB/T 3853-2017）简介
《容积式压缩机验收试验》（GB/T 3853-2017）是2018年5月1日实施的一项中国国家标准，归口于全国压缩机标准化技术委员会。
《容积式压缩机验收试验》（GB/T 3853-2017）规定了容积式压缩机（以下简称压缩机）验收试验的术语和定义、符号、测量设备、方法和精度、试验程序、测量的不确定度、试验结果与规定值的比较及试验报告等。
《容积式压缩机验收试验》（GB/T 3853-2017）作为中国压缩机行业的核心技术规范，等效采用ISO 1217:2009国际标准。主要规定了容积式压缩机的性能测试方法、验收条件和数据处理规则。
标准适用范围：该标准适用于各类容积式压缩机的性能验收试验，包括但不限于：往复式压缩机、螺杆式压缩机、滑片式压缩机、涡旋式压缩机、其他类型的容积式压缩机。
适用范围涵盖容积式压缩机类型，重点针对工作压力大于0.5 bar的空气压缩机。标准通过统一测试流程，为设备制造、质量验收和能效评估提供了标准化依据。
GB/T3853标准的核心技术内容可归纳为三个关键方面：
1.试验方法规范
标准规定了在稳定工况下测量压缩机性能的流程，包括环境参数控制和数据采集频率要求。
（1）性能参数测量方法
容积流量测量：采用标准状态下的容积流量作为基准；测量方法包括喷嘴法、孔板法等；要求测量精度达到规定标准。
压力参数测量：进气压力和排气压力的测量；压力波动范围的限定；测量点的布置要求。
功率参数测量：轴功率的测量方法；电动机输入功率的测量；功率因数的计算要求。
（2）试验条件设定要求
环境条件要求：环境温度、湿度的测量；大气压力的记录；试验环境的稳定性要求。
运行状态监控：压缩机转速的测量；润滑油温度和压力的监测；冷却水温度和流量的测量。
测量精度控制标准：仪器精度等级；压力测量仪器的精度要求；温度测量仪器的校准标准；流量计的选择和使用规范。
测量误差控制：系统误差的修正方法；随机误差的统计分析；测量不确定度的评估。
试验数据处理规则：要求采用多项式回归法对测试数据进行处理，并规定了异常数据的剔除方法。
a)原始数据记录：测量数据的实时记录要求；数据采样频率的规定；异常数据的识别和处理。
b)参数计算规范：性能参数的计算公式；单位换算的统一标准；结果的有效数字处理。
2.验收指标体系
（1）性能指标限值
各性能参数的计算方法及性能指标：如容积流量、排气压力、额定功率等；
效率指标的计算规范、评估方法和标准：如比功率计算等；
噪声水平的测量方法及限制标准。
（2）试验重复性要求
多次试验结果的一致性；
试验数据的再现性验证；
最终结果的确定方法。
3.附录
该标准的附录A规定了液环压缩机的性能试验方法。
该标准的附录B、附录C和附录D规定了批量生产的裸装压缩机和集装压缩机的简化验收试验方法。
该标准附录E规定了电动机驱动的集装容积式变转速压缩机的验收试验。
该标准的附录F和附录G分别给出了压缩机参考工况及不确定度计算方法。
该标准附录H规定了一般用空气压缩机的性能试验方法，该标准适用于各类容积式压缩机的验收试验。
该标准作为容积式压缩机性能验收的技术依据，为制造企业、用户和检测机构提供了统一的测量方法和验收标准，确保产品质量和技术性能的可靠性。这些技术要点共同构成了压缩机性能评价的标准化体系。
GB/T 3853-2017《容积式压缩机验收试验》标准验收需进行系统化检测，具体项目及要求如下：
1.外观及结构检查
（1）外观缺陷检查：检查外壳、部件表面是否存在划痕、变形、破损等缺陷。表面涂层需均匀牢固，无剥落或锈蚀，颜色与标识应清晰可辨。
（2）结构装配验证：验证部件装配牢固性，连接部位（如螺栓、法兰）需紧密无松动或间隙过大；管道连接应密封良好，布局合理，避免应力集中。
（3）运动部件检查：手动盘车检查转子、活塞等运动部件是否灵活，无卡阻或异常摩擦。
2.性能测试参数
排气量与容积流量：测量单位时间排出气体体积，需符合标准工况要求。
功率与效率：测定输入/输出功率，计算容积效率、绝热效率等指标。
转速稳定性：测试不同负载下转速是否稳定，符合设计要求。
电气安全性能测试：·绝缘电阻：电气部分绝缘电阻需达标，防止漏电故障；·接地电阻：接地电阻应符合安全标准，确保故障电流有效导入大地；·耐压测试：电气系统需通过规定电压的耐压试验，无击穿或闪络。
运行环境适应性测试：·噪音与振动评估：噪音需符合声压级限值，振动幅度应低于安全阈值；温度监控：实时监测机身、排气、电机温度，确保运行温度在合理范围。
环境适应性：高低温试验验证极端温度下的性能稳定性；湿度与盐雾试验检验防潮及耐腐蚀能力。
可靠性与耐久性测试：·连续运行试验：长时间运行验证稳定性，工业用压缩机需连续运行无故障；·启停试验：模拟频繁启停，检验部件及控制系统可靠性；·安全阀测试：验证安全阀开启压力、密封性能等关键参数。
GB/T3853标准的应用价值主要体现在三个方面：
（1）它为压缩机设备提供了统一的性能评价标准，使不同厂商的产品能够进行客观比较；
（2）标准中的测试方法直接推动了压缩机能效提升，例如通过比功率指标的优化帮助厂商改进产品设计；
（3）该标准为行业监管和质量验收提供了技术依据，在能效认证和设备采购中发挥着重要作用。
注：本文未完待续，更多精彩见下期 !
作者简介
梁柳生，高级工程师，1990年进入空压机行业，曾供职于国企、合资、外企，其中有22年时间服务于AC集团。先后从事过产品设计、工艺制定、生产管理、质量跟踪服务及全国销售总监等工作，还有欧洲学习工作经历。2017年创办上善气体工作室，专注压缩空气系统研究和行业精益生产、销售培训。是国家标准JBT10526-2005《一般用冷冻式压缩空气干燥器》第一起草人，全国压缩机标准化技术委员会委员。
